Листогиб Jouanel PCX 2040 представляет собой механический мобильный станок для гибки тонколистового металла с рабочей длиной 2040 мм. Оборудование относится к классу полнопроходных листогибов и предназначено для выполнения гибочных и раскройных операций при производстве кровельных, фасадных и вентиляционных элементов, а также для эксплуатации на строительных объектах и в производственных условиях.
Станок обеспечивает гибку листовой стали толщиной до 0,8 мм (до 1,0 мм для алюминия и мягких материалов) с формированием угла до 155° (до 180° при догибе).
Полнопроходная конструкция (без ограничения глубины подачи) позволяет обрабатывать заготовки различной конфигурации и длины без ограничений по геометрии.
Конструкция выполнена из высокопрочной стали с системой компенсации прогиба, обеспечивающей равномерное распределение усилия по всей длине гиба и стабильное качество обработки. Масса станка составляет около 160 кг, что обеспечивает баланс между мобильностью и жесткостью.
Основные технические характеристики:
- рабочая длина гибки — 2040 мм
- максимальная толщина стали — до 0,8 мм
- алюминий — до 1,0 мм
- угол гибки — до 155° (до 180° при догибе)
- глубина подачи — не ограничена
- высота раскрытия прижима — ~50 мм
- тип привода — ручной
- масса — ~160 кг
- габариты — ~2260 × 600 × 1040 мм
Конструктивные особенности:
- полнопроходная конструкция (сквозная подача листа)
- эксцентриковый механизм прижима с равномерным распределением усилия
- система компенсации прогиба гибочной и прижимной балки

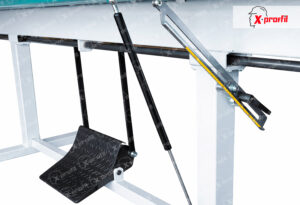

- ножной привод прижимной балки (педаль)
- газовые амортизаторы гибочной балки
- встроенный угломер и ограничители гибки

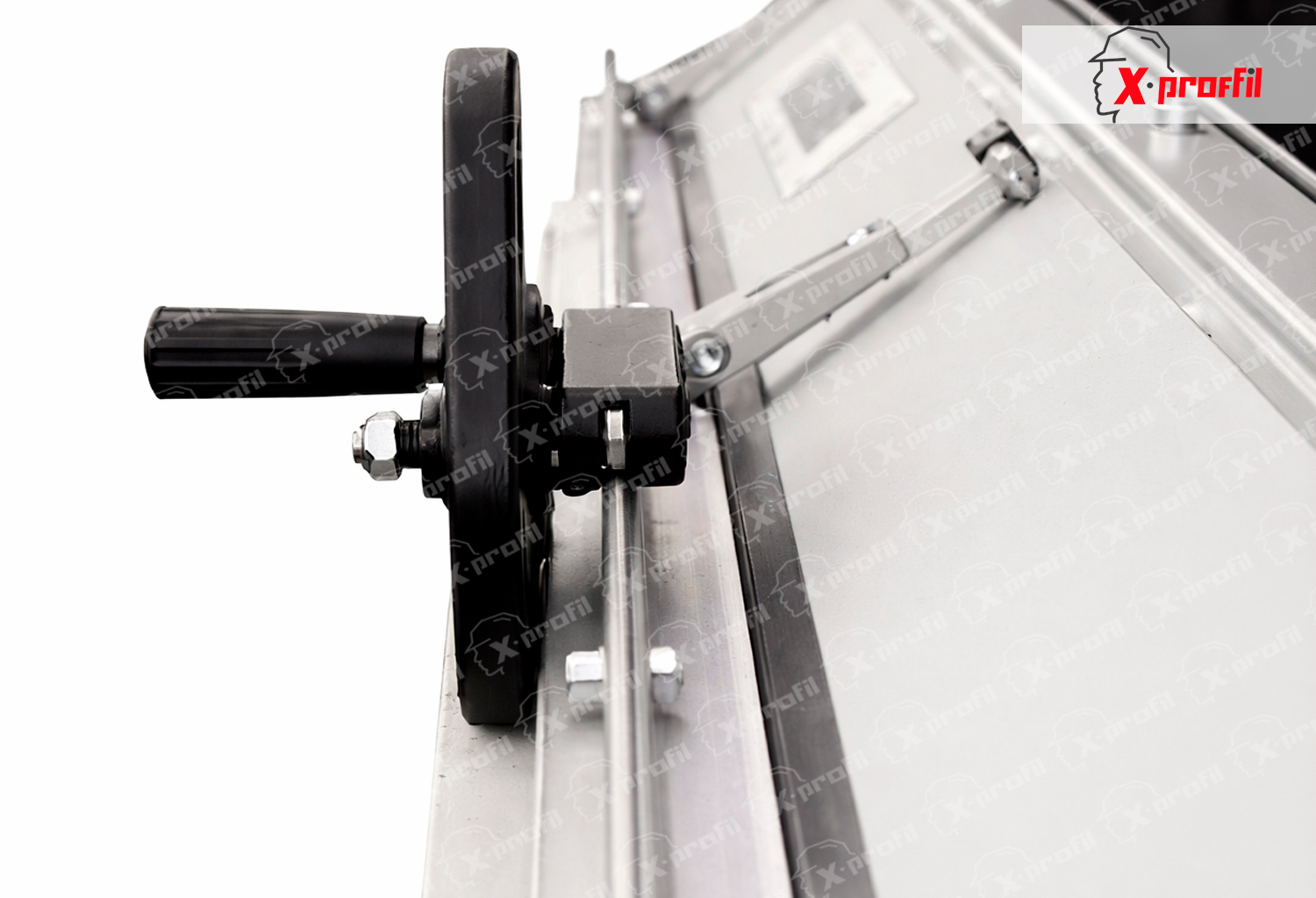

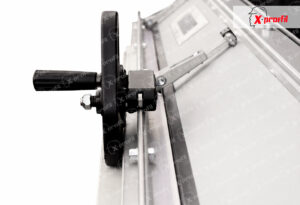

- возможность резки металла роликовым ножом на направляющей
Область применения:
- изготовление кровельных элементов (отливы, коньки, примыкания)
- производство фасадных доборных элементов
- изготовление воздуховодов и вентиляционных систем
- металлообработка под заказ
- строительные и монтажные работы
Jouanel PCX 2040 относится к классу
полнопроходных мобильных листогибов среднего формата (2.0 м):
- обеспечивает гибку без ограничения глубины подачи
- сочетает мобильность и достаточную жесткость конструкции
- оптимален для выездных работ и небольших производств
- занимает промежуточное положение между легкими мобильными станками и тяжелыми цеховыми моделями
Листогиб Jouanel PCX 2040 применяется в задачах, где требуется универсальное оборудование с рабочей длиной около 2 м, обеспечивающее стабильное качество гибки тонколистового металла при работе с изделиями различной конфигурации.
